AVERÍA CUADRO DE INSTRUMENTOS ¿ES REPARABLE? DEBATE ABIERTO

[Pedro Perez]

Ahora, ¿Dónde se colocaría ese diodo protector contra sobre tensión?, veo que la idea, dentro de mi escaso conocimiento en este campo, tiene mucha consistencia.

Gracias Ignacio por este apunte, muy, pero que muy, interesante.

[Dosceseis]

Apenas queda sitio en la cara vista del cuadro y en el reverso, desoldado el display, los puntos de soldadura del conector son muy endebles.

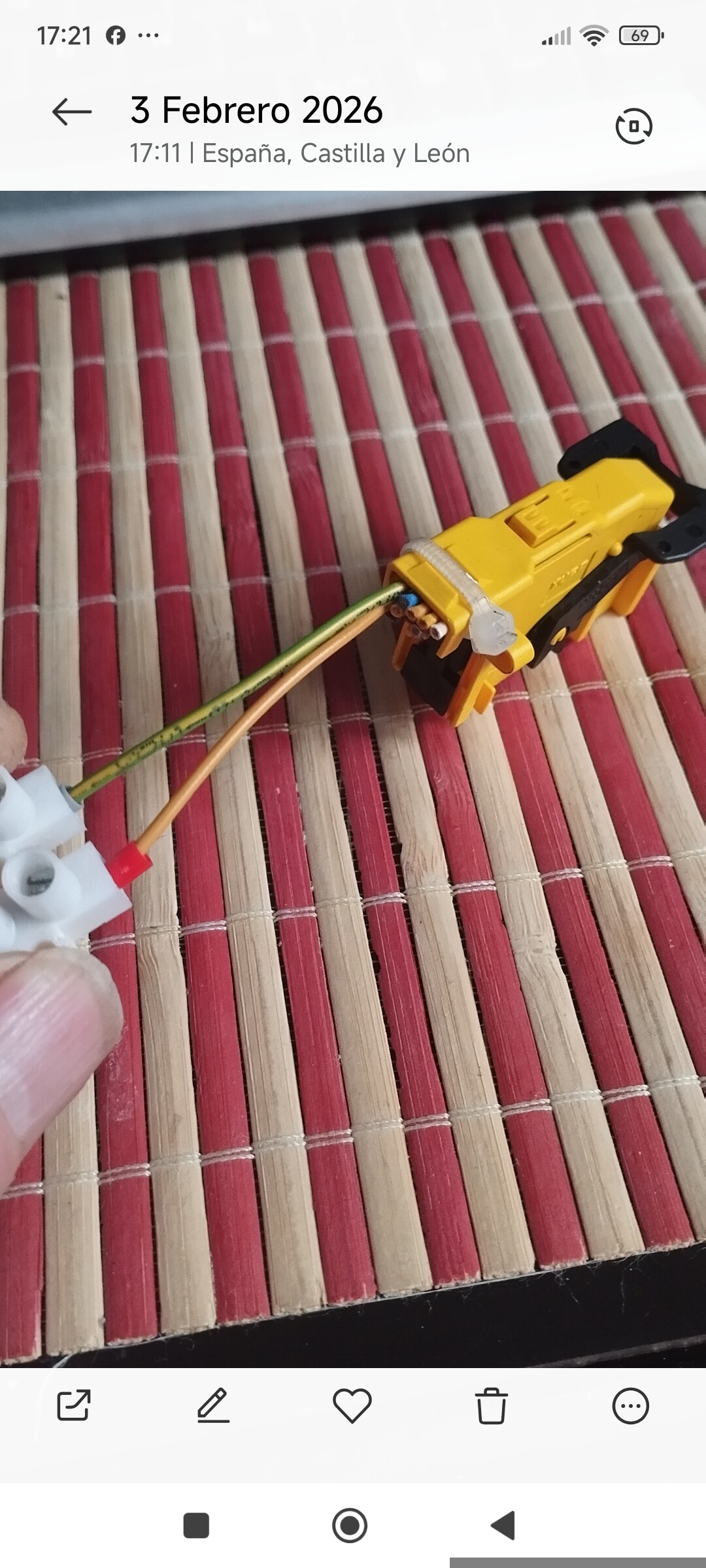

El mejor lugar sería fuera del cuadro localizando los cables de alimentación





Podría Servir como TVS 1.5KE18A. son muy económicos y se conectaría inversamente, el cátodo (franja) al positivo y el anodo al negativo con un fusible en serie por si quedara en corto el diodo. Con esta configuración inversa el diodo estaría bloqueado. Es de suponer que el fusible lo incorpore la caja de fusibles. Habría que comprobarlo.

Este diodo tiene su zona de trabajo alrededor de 15.3V y ruptura a 17.5V. Se "come" cualquier transitorio hasta 1.5Kw, potencia bastante improbable en nuestro C6. Este "pararrayos" protegería el cuadro al despertar la BSI todo el sistema.

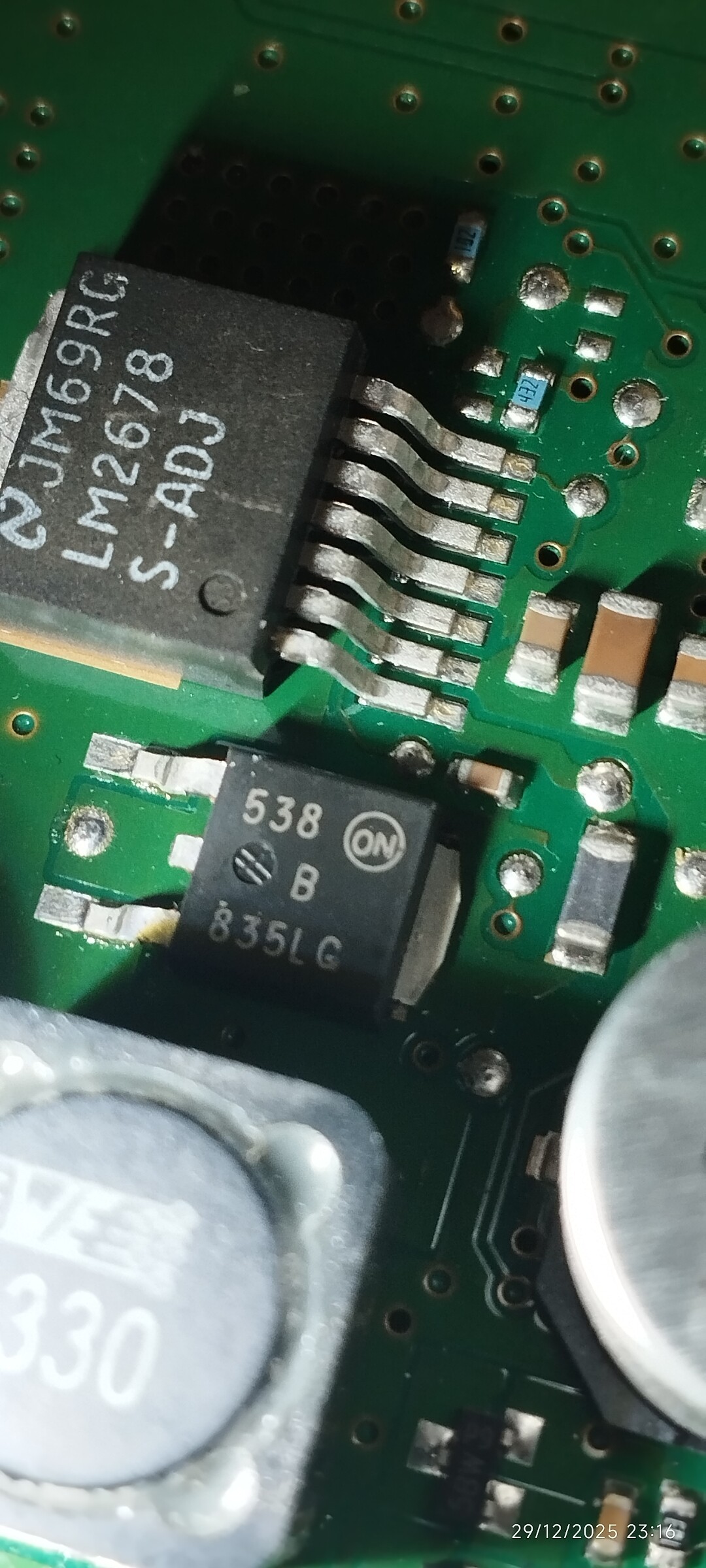

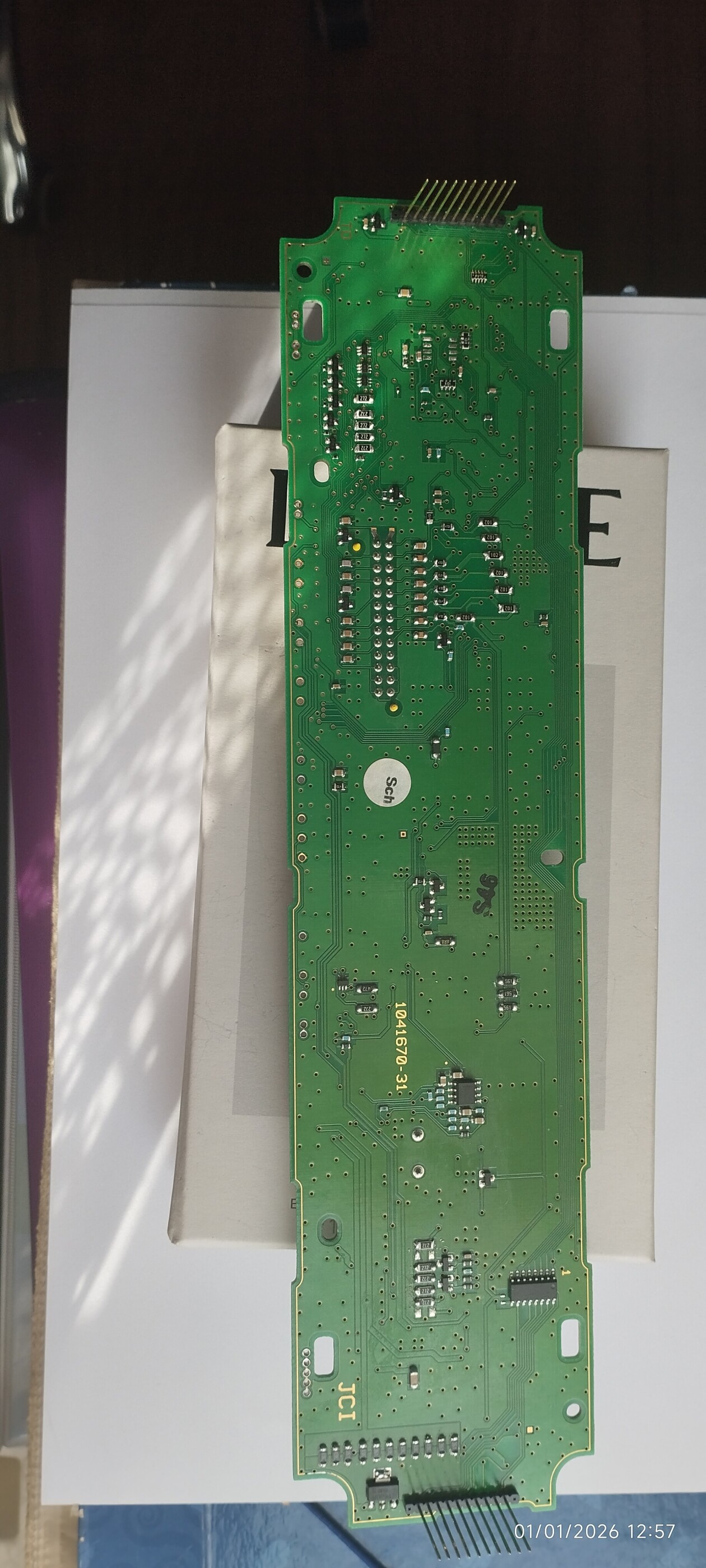

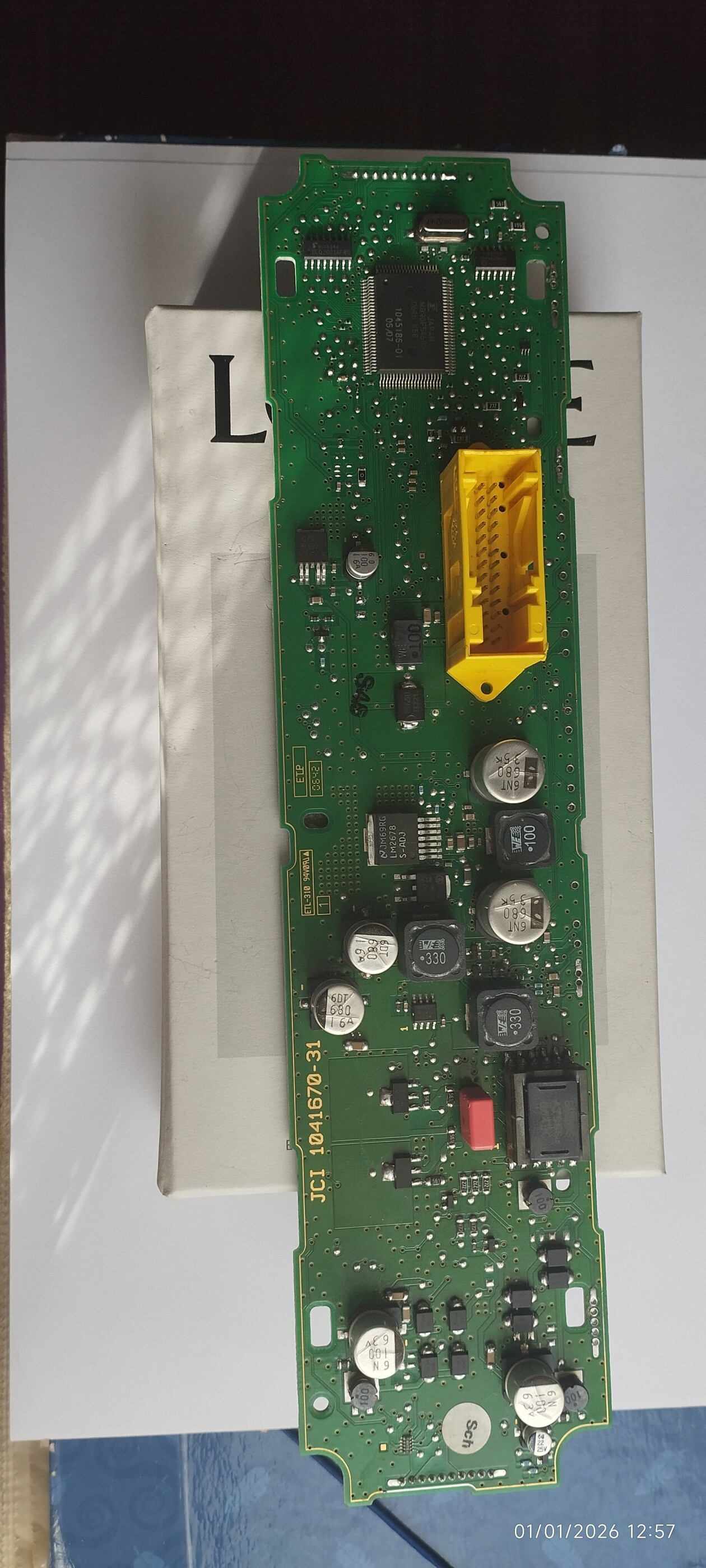

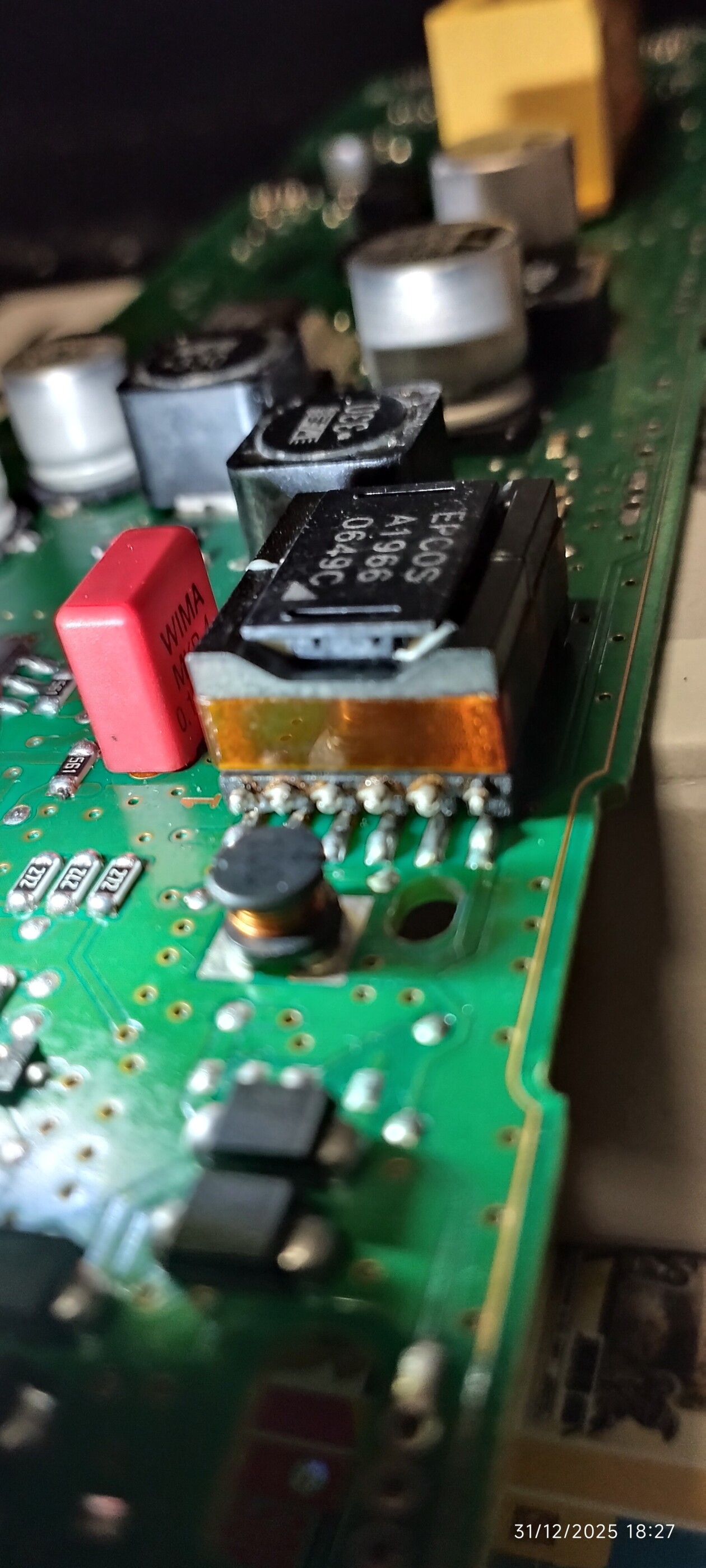

Algunas imágenes de ls placa
