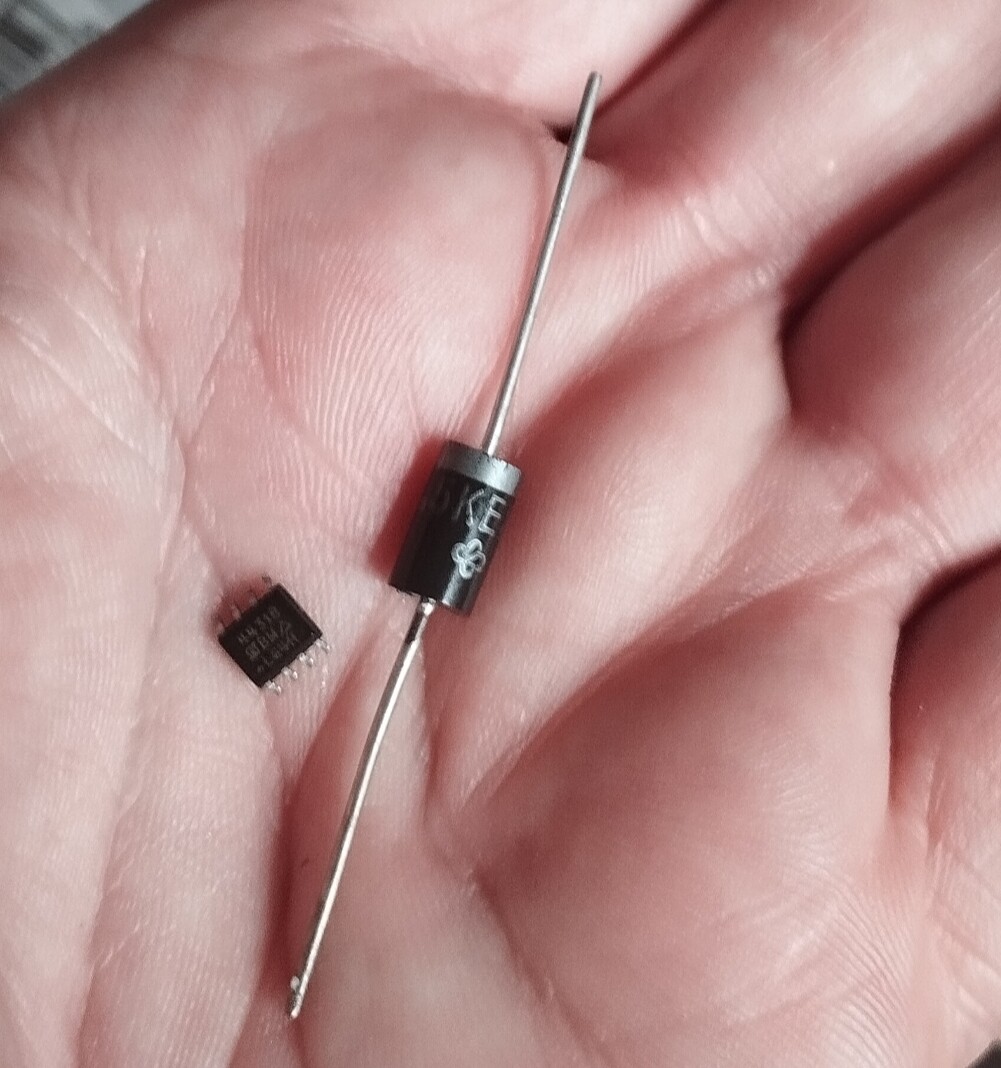

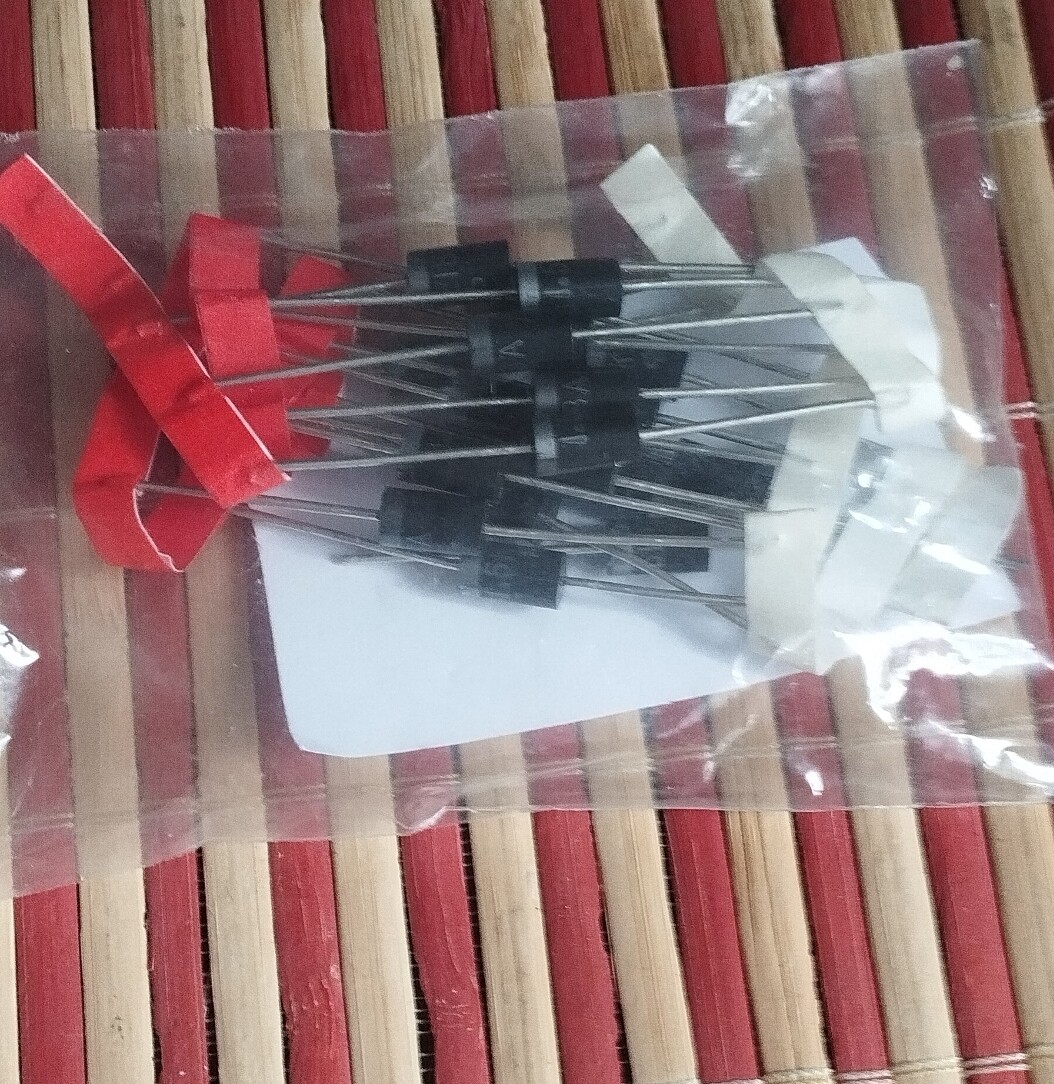

Respondiendo a Pedro sobre el diodo supresor de voltaje, dejo una imagen comparativa de su tamaño y el paquete que te envian por poco mas de un euro. diodo TVS 1.5KE18A
Quería añadir algo interesante sobre el transistor "bipolar npn" BDP947 en la cara opuesta del circuito.
Como veis, esa pestaña metálica es el colector o salida de corriente del transistor. Va unida a un grupo de resistencias en paralelo cuyo valor final siendo iguales es el de una de ellas dividido por el número total.
Está configuración es para obtener una resistencia menor con mayor potencia en W y mayor disipación de calor. Esta salida de corriente negativa por las resistencias va a otra patilla del transformador inversor, y dijimos que el positivo de la fuente de 6.4V lo controlaba el "interruptor maestro" 4431B enviándolo a otra patilla de ese mismo transformador.
Con esas alimentaciones tenemos el transformador alimentado y listo, solo tenemos que añadir sendos "drain" de nuestros BUK915055 a otras dos patillas de ese transformador para que comience la autoscilacion en él y podamos obtener por las dos patillas que quedan los 40V en corriente alterna que rectificados y filtrados alimentarán nuestro display.
La "base" del transistor está controlada por el microprocesador del cuadro MB90F546GS y casi seguro sea el encargado de variar la intensidad de corriente y con ello la intensidad luminosa del display. Ese número de resistencias agrupadas en paralelo indican una potencia considerable de trabajo.

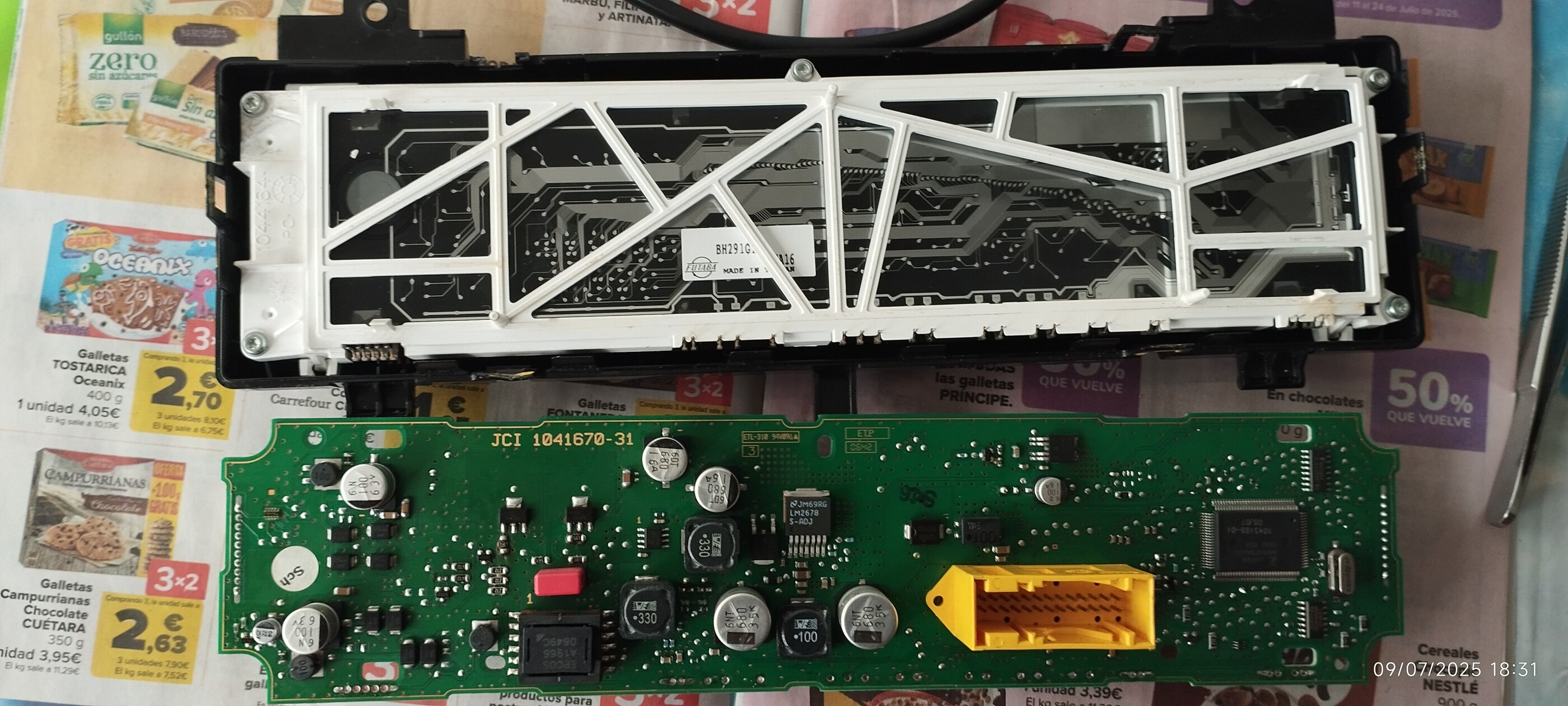

Y aquí tenéis la parte que falta de este puzzle. Se trata del display, que como se aprecia también lleva un "flex", posiblemente aparte de las interconexiones lleve circuitería SMD como la gráfica, para "encender" todos los segmentos. No parece ser muy desmontable.
Después de todo este análisis, queda claro que los ciclos de "calentamiento/apagado influyen desfavorablemente en las soldaduras de la placa cercanas a estos componentes. Y por otra parte la fatiga de los MOSFET.
El oscilador Royer lleva al limite a estos diminutos componentes, por su forma de trabajo. Quizás fuera posible un reemplazo con algún MOSFET sobredimensionado de nivel lógico, mismas características... pero habría que retocar las polarizaciones de los "gate" de los BUK915055, algo complejo por el reducido espacio de la placa y características eléctricas.
Con esto y alguna cosa más que se me olvida, tenemos casi una "disección" completa del cuadro y doy por concluido el debate.
Que feliz sería con cualquiera de los dos, si no se rompiera ninguno de los dos!!!!
